Vad är svetsfogsdesignen för en svets 90 graders armbåge?

Som leverantör av Weld 90 Degree Elbows stöter jag ofta på förfrågningar om svetsfogsdesignen av dessa väsentliga komponenter. Svetsfogdesignen hos en svets 90 graders armbåge är en kritisk aspekt som direkt påverkar dess prestanda, styrka och hållbarhet. I den här bloggen kommer jag att fördjupa mig i detaljerna om svetsfogdesign för svetsar i 90 grader, utforska de olika faktorerna som är involverade och de bästa metoderna för att säkerställa svetsar av hög kvalitet.

Förstå svets 90 graders armbågar

En svets 90 graders armbåge är en avgörande del i rörsystem, som används för att ändra rörledningens riktning med 90 grader. Dessa armbågar används ofta i industrier som olja och gas, kemisk bearbetning och vattenbehandling. De är vanligtvis gjorda av material som rostfritt stål, kolstål och legerat stål. Varje material har sina egna egenskaper som påverkar svetsfogens utformning. Till exempel erbjuder rostfritt stål utmärkt korrosionsbeständighet, men dess höga värmeledningsförmåga och låga värmeutvidgningskoefficient kräver specifika svetstekniker. Du kan hitta mer information omSvetsa 90 graders armbågepå vår hemsida.

Nyckelfaktorer i svetsfogdesign

Materialkompatibilitet

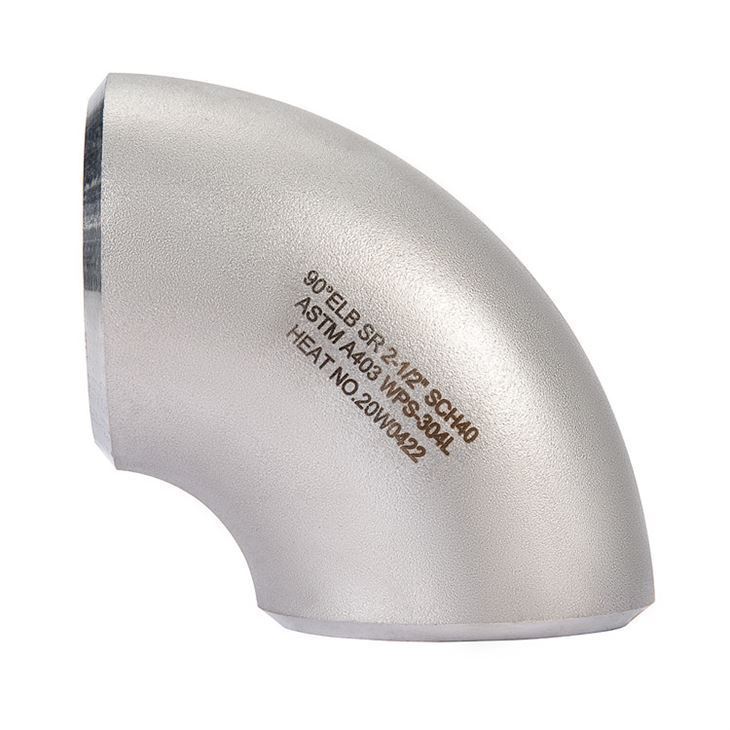

Den första och främsta faktorn i svetsfogdesign är kompatibiliteten hos de material som ska fogas. Vid svetsning av en svets 90 graders armbåge måste basmaterialet i armbågen och anslutningsröret vara kompatibla med avseende på deras kemiska sammansättning och mekaniska egenskaper. Om du till exempel svetsar en304 Buttweld armbåge och rostfritt stål sömlös armbågetill ett rostfritt stålrör bör båda ha liknande kvaliteter av rostfritt stål för att säkerställa en stark och hållbar svets. Felaktiga material kan leda till problem som sprickbildning, minskad korrosionsbeständighet och dålig mekanisk hållfasthet.

Ledgeometri

Geometrin hos svetsfogen spelar en betydande roll för dess prestanda. Det finns flera typer av fogdesigner som vanligtvis används för svetsning av 90 graders armbågar, inklusive stumfogar, kälfogar och hylsor.

• Rumpleder: Stumfogar används ofta när ändarna av armbågen och röret är sammanfogade med sina ytor i jämnhöjd. Denna typ av fogar ger en mjuk övergång och är lämplig för högtrycksapplikationer. Förberedelsen av stumfogen innebär avfasning av kanterna på komponenterna för att skapa ett V-format eller U-format spår. Avfasningsvinkeln, rotytan och rotgapet är kritiska parametrar som måste kontrolleras noggrant. En korrekt avfasningsvinkel möjliggör bättre penetrering av svetsmetallen, medan rotytan och rotgapet förhindrar överdriven smältning och förvrängning.
• Filéfogar: Filéfogar används när armbågen och röret är sammanfogade i vinkel. De används ofta i applikationer där belastningen inte är lika hög som i rumsfogar. Kälfogar är relativt lätta att svetsa, men de kräver noggrann uppmärksamhet på svetsstorlek och form. Storleken på kälsvetsen bestäms av tjockleken på de material som ska fogas och den förväntade belastningen på fogen.
• Hylsfogar: Muffskarvar innebär att rörets ände förs in i en hylsa i armbågen. Denna typ av fogar används ofta i lågtrycksapplikationer eller där enkel installation är en prioritet. Hylsförband kan dock kräva ytterligare tätning eller svetsning runt fogen för att säkerställa en läckagesäker anslutning.

Svetsprocess

Valet av svetsprocess påverkar även svetsfogens utformning. Vanliga svetsprocesser som används för svetsning av 90 graders armbågar inkluderar skärmad metallbågsvetsning (SMAW), gas wolfram bågsvetsning (GTAW) och gas metall bågsvetsning (GMAW).

• Skärmad metallbågsvetsning (SMAW): SMAW är en mångsidig och allmänt använd svetsprocess. Den är lämplig för svetsning av olika material, inklusive kolstål och rostfritt stål. SMAW kräver dock en skicklig svetsare för att kontrollera båglängden och avsättningen av svetsmetallen. Kvaliteten på svetsen beror på faktorer som elektrodtyp, svetsström och svetshastighet.
• Gas Tungsten Arc Welding (GTAW): GTAW är känt för sina högkvalitativa svetsar och exakta kontroll. Den används ofta för svetsning av tunnväggiga rostfria stålkomponenter, som t.exRostfritt stål 90 graders armbåge. GTAW använder en icke förbrukningsbar volframelektrod och en inert gassköld för att skydda svetsbadet från oxidation. Denna process är idealisk för applikationer där en ren och estetiskt tilltalande svets krävs.
• Gasmetallbågsvetsning (GMAW): GMAW är en snabb och effektiv svetsprocess som använder en förbrukningsbar trådelektrod och en skyddsgas. Den är lämplig för produktion av stora volymer av svetsade 90 graders armbågar. GMAW erbjuder bra deponeringshastigheter och kan automatiseras, vilket minskar arbetskostnaderna och förbättrar produktiviteten.

Designstandarder för svetsfogar

För att säkerställa kvaliteten och säkerheten hos Weld 90 Degree Elbows, reglerar olika nationella och internationella standarder svetsfogens design. Dessa standarder specificerar kraven på material, foggeometri, svetsprocesser och inspektionsmetoder. Till exempel ger American Society of Mechanical Engineers (ASME) Boiler and Pressure Vessel Code detaljerade riktlinjer för design och konstruktion av tryckinnehållande komponenter, inklusive Weld 90 Degree Elbows. Överensstämmelse med dessa standarder är avgörande för att säkerställa tillförlitlighet och prestanda hos armbågarna i olika applikationer.

Inspektion och provning

Efter att svetsprocessen är avslutad måste svetsfogen inspekteras och testas för att säkerställa dess kvalitet. Icke-destruktiva testmetoder (NDT) såsom ultraljudstestning (UT), radiografisk testning (RT) och magnetisk partikeltestning (MT) används vanligtvis för att upptäcka inre och ytdefekter i svetsen. Destruktiva provningsmetoder, såsom dragprovning och böjprovning, kan också användas för att utvärdera svetsfogens mekaniska egenskaper. Eventuella defekter som upptäcks under inspektionsprocessen måste repareras innan armbågen kan användas i rörsystemet.

Bästa praxis för svetsfogdesign

• Rätt materialval: Välj rätt material för armbågen och anslutningsröret baserat på applikationskraven. Tänk på faktorer som korrosionsbeständighet, mekanisk hållfasthet och temperaturbeständighet.
• Noggrann fogförberedelse: Se till att fogytorna är rena, fria från föroreningar och korrekt avfasade eller förberedda enligt fogdesignen. Använd lämpliga verktyg och tekniker för gemensam förberedelse.
• Skickliga svetsare: Anställ skickliga och certifierade svetsare som är bekanta med svetsprocesser och material som används. Ge dem korrekt utbildning och övervakning för att säkerställa konsekventa svetsar av hög kvalitet.
• Kvalitetskontroll: Implementera ett omfattande kvalitetskontrollprogram som inkluderar inspektion och testning i varje steg av tillverkningsprocessen. Detta kommer att hjälpa till att identifiera och korrigera eventuella problem innan armbågarna levereras till kunderna.

Kontakta oss för svetsning 90 graders armbågar

Om du är på marknaden för högkvalitativa svetsar 90 graders armbågar, är vi här för att hjälpa. Vårt företag är specialiserat på produktion av ett brett sortiment avSvetsa 90 graders armbågeprodukter, inklusive304 Buttweld armbåge och rostfritt stål sömlös armbågeochRostfritt stål 90 graders armbåge. Vi har ett team av erfarna ingenjörer och svetsare som kan säkerställa att våra produkter uppfyller de högsta kraven på kvalitet och prestanda. Kontakta oss idag för att diskutera dina specifika krav och låt oss ge dig de bästa lösningarna för dina behov av rörsystem.

Referenser

• American Society of Mechanical Engineers (ASME). Kod för panna och tryckkärl.
• Welding Handbook, American Welding Society.
• Standarder för rördelar, olika nationella och internationella standardiseringsorganisationer.
